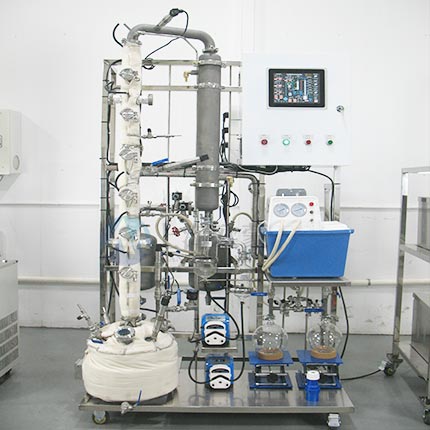

减压蒸馏实验装置-连续精馏塔
设备型号:

减压蒸馏实验装置-连续精馏塔

描述:实验室玻璃精馏塔工作原理 简单蒸馏及平衡蒸馏只能达到组分的部分增浓。利用两组分挥发度的差异实现高纯度的分离,便需要精馏来实现。料液自塔的中……

  • 生产厂家

  • 更新时间

    2022-11-08
  • 访问量

    79
详细介绍

实验室玻璃精馏塔工作原理

简单蒸馏及平衡蒸馏只能达到组分的部分增浓。利用两组分挥发度的差异实现高纯度的分离,便需要精馏来实现。料液自塔的中部某适当位置加入塔内,塔顶设有冷凝器将塔顶蒸汽冷凝为液体。冷凝液的一部分回入塔顶,称为回流液,其余作为塔顶产品连续排出。在塔内上部分(加料位置以上)上升蒸汽和回流液体之间进行作逆流接触和物质传递。塔底部装有再沸器(蒸发釜)以加热液体产生蒸汽,蒸汽沿塔上升,与下降的液体逆流接触并进行物质传递,塔底连续排出部分作为塔底产品。
在塔的加料位置以上,上升蒸汽所含的重组分向液相传递,而回流液中的轻组分向气相传递。如此物质交换的结果,使上升蒸汽中轻组分的浓度逐渐升高。只有足够的相际接触表面和足够的液体回流量,达到塔顶的蒸汽成为高纯度的轻组分。塔的上部分完成了上升蒸汽的精制,即除去其中的重组分,因而称为精馏段。
在塔的加料位置以下,下降液体(包括回流液和加料中的液体)中的轻组分向气相传递,上升蒸汽中的重组分向液相传递。这样,只要两相接触面和上升蒸汽量足够,达到塔底的液体中所含的轻组分可降至很低,从而获得高纯度的重组分。塔的下部分完成了下降液体中重组分的提浓即提出了轻组分,因而称为提留段。一个**的精馏塔应包括精馏段和提留段,这样的塔内可将一个双组分混合物连续地、高纯度地分离为轻、重两组分。

实验室精馏塔基本参数:

1.精馏塔规格:∮30*750mm*2

2.精馏模式:连续单塔精馏(进料位置在中间)/间歇单塔精馏

3.处理量(按乙醇-水体系标定):连续精馏800~1500ml/H/间歇精馏2L(备料量)

4.全塔理论塔板数(按苯-四氯甲烷体系标定):25~35块(填料厂家提供数据)

5.全塔加热功率:塔釜1000W、填料段保温500W*2

6.控制系统:温度:手动设定PID自动控制、回流比:手动设定自动控制

7.出料模式:一次性出料

8、标配为现场手动控制系统;可升级为自动化控制系统:10.4英寸电阻式触摸屏工业电脑,WIN7/10操作系统,4核处理器,V7.1工业控制软件,操作系统V1.1版本。可以在线记录温度、流量、压力、转速、液位等及时、历史数据,并自动生成报表、曲线供科研人员分析研究;PID温度自动控制功能;**的报警功能,温度、压力、流量、转速等参数达到预先设定报警值时,系统自动提醒,蜂鸣报警器,同时连锁制动相关仪器。
